Kurzanleitung zur Router-Inbetriebnahme

Aktualisiert



Diese Anleitung bezieht sich insbesondere auf Teltonika und Advantech Router, die von Wireless Logic mdex beispielsweise mit einer 'mdex Standard-Konfiguration' (Basic Configuration) oder einer 'individuellen Konfiguration' (Advanced Configuration) vorkonfiguriert wurden. Bei einer „individuellen Konfiguration“ (Advanced Configuration) können jedoch gewisse Abweichungen von den nachfolgenden Dokumentationen auftreten.

Inhalt:
1. Router-Vorkonfiguration
2. SIM-Karte aktivieren
3. Inbetriebnahme des Routers
4. Konfiguration anpassen
4. Hersteller-Anleitungen
5. Probleme/Fehlersuche



1. Router-Vorkonfiguration

Dieses Kapitel bezieht sich ausschließlich auf Router, die von Wireless Logic mdex beispielsweise mit einer 'mdex Standard-Konfiguration' (Basic Configuration) oder einer 'individuellen Konfiguration' (Advanced Configuration) vorkonfiguriert wurden.

Die mdex Router-Vorkonfiguration unterscheidet sich von der Router-Werkseinstellung!
Ein Zurücksetzen des Routers auf Werkseinstellungen löscht die Vorkonfiguration und erfordert eine manuelle Neukonfiguration. Daher empfehlen wir, nach Erhalt ein Backup der aktuellen Konfiguration zu erstellen, siehe Sichern und Wiederherstellen der Router-Konfiguration (Backup and Restore). Mit diesem Backup können Sie den Router bei Bedarf eigenständig wieder in den Auslieferungszustand versetzen.

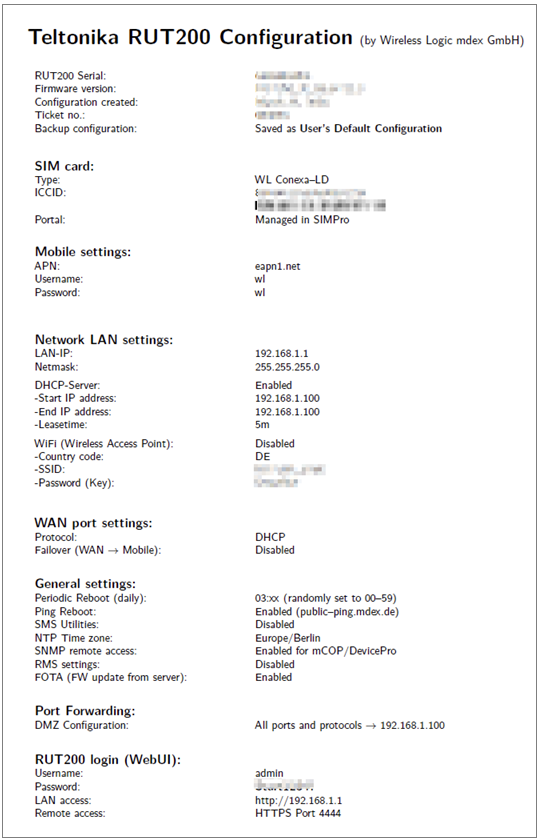

Die aktuelle Router-Vorkonfiguration entnehmen Sie bitte dem beigefügten Konfigurationsblatt, siehe Beispiel:

Individuelle Anpassungen können laut Kapitel 4. Konfiguration anpassen eigenständig vorgenommen werden.



2. SIM-Karte aktivieren

Wenn der Router mit einer Wireless Logic oder mdex SIM-Karte betrieben werden soll , muss diese vor der Nutzung aktiviert werden. Das Verfahren zur Aktivierung richtet sich danach, ob die SIM-Karte in SIMPro oder mCOP verwaltet wird.

Die ICCID der im Router eingesetzten SIM-Karte sowie der Hinweis, in welchem Portal (SIMPro oder mCOP) diese verwaltet wird, sind auf dem SIM-Label oder dem Konfigurationsblatt des Routers zu finden. Siehe Beispiel:



3. Inbetriebnahme des Routers

Zur Inbetriebnahme des Routers befolgen Sie die nachfolgenden Schritte. Über die Links können Sie weitere Details einsehen.

  1. Die SIM-Karte im SIM-Slot des Routers einlegen.
    (Nur erforderlich, wenn der Router ohne SIM-Karte ausgeliefert wurde.)

  2. APN-Einstellungen im Router konfigurieren
    (Nur erforderlich, wenn der Router für die SIM-Karte nicht vorkonfiguriert wurde.)

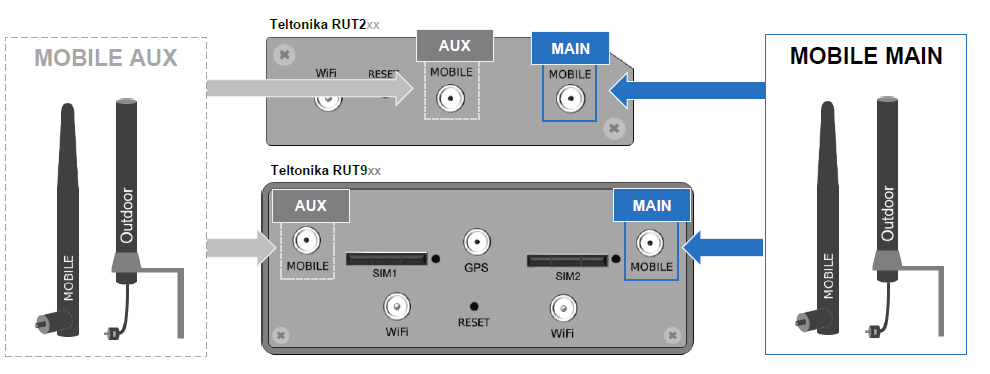

  3. Mobilfunkantennen anschließen
    • Bei Teltonika 4G-Routern ist die Buchse [Mobile MAIN] für die Hauptantenne und [Mobile AUX] optional zur Steigerung der Downloadrate. Achten Sie beim Anschluss von nur einer Antenne auf die richtige Antennenbuchse.
    • Bei Advantech 4G-Routern ist die Buchse [ANT] für die Hauptantenne und [DIV] optional zur Steigerung der Downloadrate.
    • Bei 5G Routern ist es erforderlich, an allen 4 Antennenbuchsen 5G-fähige Antennen anzuschließen, um die Vorteile der 5G-Technologie vollständig zu nutzen und eine zuverlässige sowie stabile Verbindung zu gewährleisten.

  4. Stromversorgung des Routers
    • Nutzen Sie das beiliegende Steckernetzteil.
    • Insbesondere bei Einsatz einer externen Stromversorgung beachten Sie den Artikel Stromversorgung des Routers.

  5. Endgeräte am Router anschließen
    • Teltonika Router: Die Endgeräte sind am [LAN]-Port anzuschließen. Der [WAN]-Port steht nur zur Verfügung, wenn dieser entsprechend als LAN konfiguriert wurde.
    • Advantech Router: Die [ETH0]-Buchse ist standardmäßig für den Anschluss von Endgeräten vorgesehen. Die [ETH1]-Buchse kann ebenfalls verwendet werden, sofern beide ETH-Buchsen als Bridge konfiguriert wurden.



4. Konfiguration anpassen

Anpassungen der Router-Konfiguration können eigenständig vorgenommen werden. Nachfolgend finden Sie hilfreiche Informationen dazu:

Einrichtung:

Wartung/Sonstiges:

Weitere Hilfe:



4. Hersteller-Anleitungen

Weitere Detaillierte Anleitungen zur Einrichtung- und Inbetriebnahme des Routers finden Sie auf der Homepage des jeweiligen Router-Herstellers:

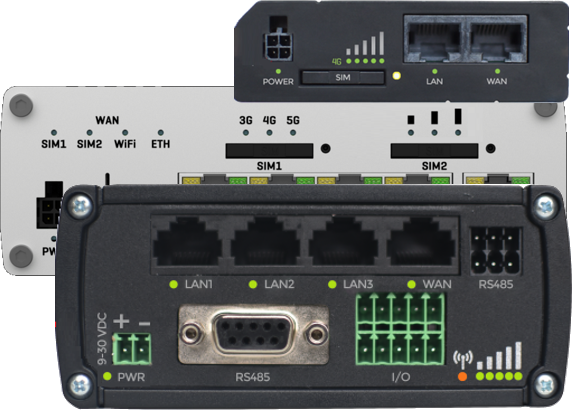

Teltonika Router:

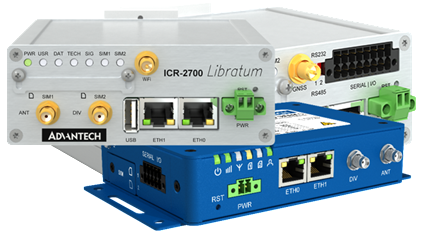

Advantech Router:



5. Probleme/Fehlersuche

Bei Funktionsstörungen des Routers sollte zunächst überprüft werden, ob der Router ordnungsgemäß in Betrieb genommen wurde, die Antenne korrekt angeschlossen ist und sich der Router in einem Bereich mit ausreichender Mobilfunkempfangsqualität befindet. Siehe auch Mobilfunksignalstärke & Qualität (Router).

Weitere Tipps finden Sie unter Wireless Logic Help Centre → Router → Probleme, z.B.

Zur Inanspruchnahme des technischen Supports ist die Troubleshoot-Datei (Logdatei) des Routers hilfreich, siehe Wie kann die Logdatei vom Router heruntergeladen werden?
